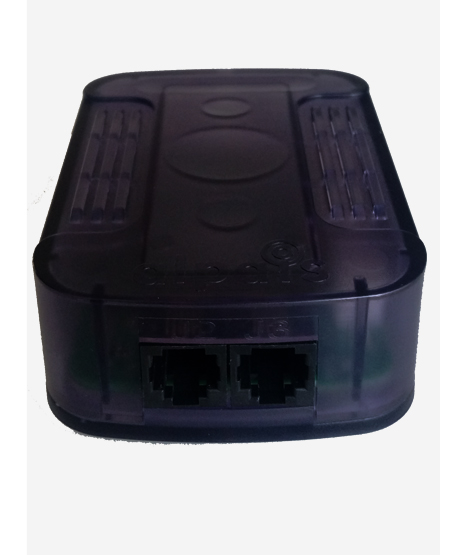

KOL(STRING) MODÜLÜ

First slide

Kol(String) Modülü ile Akım ve Ortam Değerleri Ölçümü

Her bir kol(string) için uygulanarak Kol Akımı, Çevre Sıcaklığı ve Nemi ölçülerek değerler aynı şekilde Modbus protokolü ile Kontrol Modülü'ne gönderilmektedir.

TEKNİK ÖZELLİKLER

Akü Akım Okuma
Akım Aralığı 0-500A
Çözünürlük 10 mA
Doğruluk 1%
Atmosfer Basıncı 80 - 110 kPA
Akım Algılayıcı Hall Effect
Ortam Sıcaklığı Okuma
Sıcaklık Aralığı 0-50°C (32 - 122°F)
Çözünürlük 0.01°C
Doğruluk ± 2°C
Koruma
Transient Baskılama 2000V Opto İzolasyon
Kısa Devre Koruma Maksimum 3.5A (Dahili Sigorta)
Ters Polente Koruması Herhangi bir ters bağlantıya karşı anma geriliminde koruma sağlamaktadır
Çevre Koşulları
Çalışma Sıcaklığı 0-50°C (32 - 122°F)
Depolama Sıcaklığı -10-70°C (14 - 158°F)
Nem %5-%90 RH
Atmosfer Basıncı 80-110 kPa
Güç Değeri
Güç Tüketimi 1.25 Watt
Çalışma Alanı
Normal Çalışma 150 mA
İletişim
Veri İletişim Arayüzü Seri Modbus Protokolü
Özellikler
Otomatik Adresleme Kurulum veya değişim sırasında otomatik adres almaktadır.
Fiziksel Karakteristikler
Boyutlar (YxGxD) ( 90.5 x 62.5 x 26.5 mm )
Kutu Alev Geciktirici ABS
Renk Şeffaf veya Siyah
