Centiel PremiumTower™ Standalone (10-60kVA)

Centiel PremiumTower™ Standalone (10-60kVA)

Son derece ölçeklenebilir, rakipsiz verimlilik ve kompakt tasarım

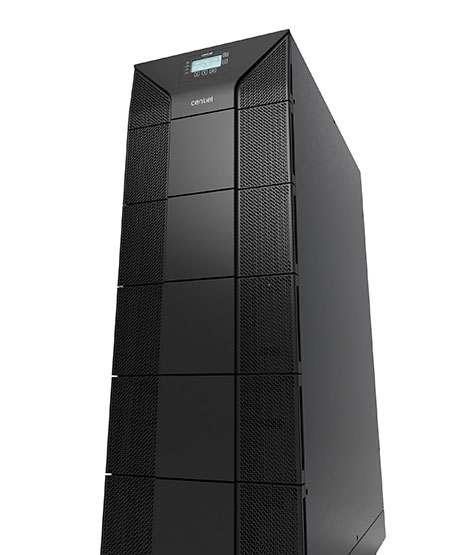

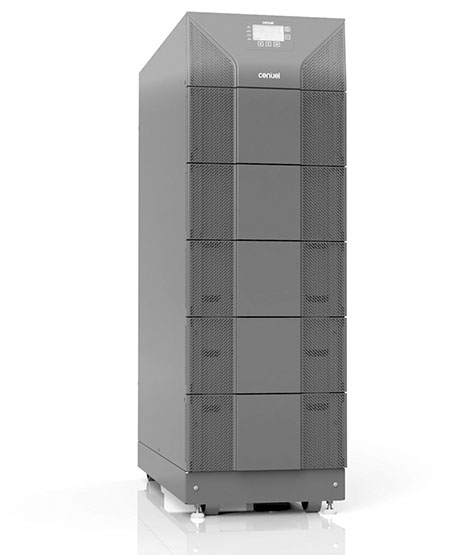

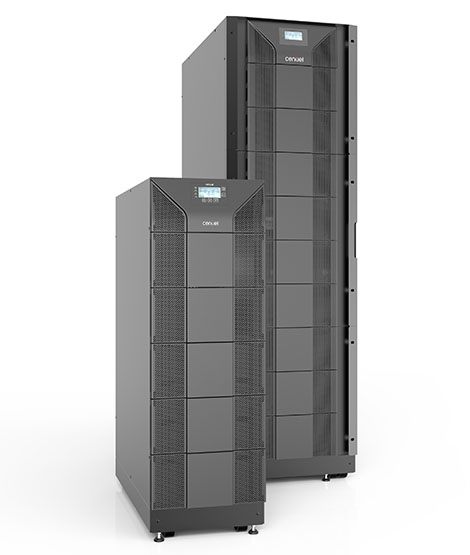

10 ila 60 kW arasında PremiumTower ™, İsviçre yapımı üç fazlı, çevrimiçi çift dönüşümlü Kesintisiz Güç Kaynağıdır. Bağımsız bir UPS veya paralel çoklu kabin sistemi olarak yapılandırılabilir, PremiumTower gelecekteki büyüme için üstün esneklik sağlar.

PremiumTower 7,5 MW'a kadar ölçeklenebilirlik sunar ve sağlam ve kompakt bir tasarımda rakipsiz enerji verimliliği sunar. Akü bloğu sayısındaki esneklik (20 ila 50), akülerin aşırı büyük hale getirilmesi gereğini ortadan kaldırır ve sistem tasarımcılarının özerklik zamanına karşı maliyeti optimize etmesine izin verir. Dahili batarya seçenekleri veya uygun batarya kabinleri, karmaşık kurulumlardan kaçınır ve güç performansı, kullanılabilir alan ve esnekliğin temel parametreler olduğu uygulamalar için PremiumTower'ı en iyi çözüm haline getirir.

Rakipsiz verimlilik% 96.6 (VFI)
Artan nominal derecelendirme (kW = KVA)
Tam veya kısmi yüklerde birim giriş güç faktörü yakınında
120 kW için sadece 0,36 m2 olan kompakt mekanik
Yalnızca ön erişimli servis kolaylığı
Tek başına tipik KGK'dan 5 kat daha yüksek şarj akımı

Tasarım ile yüksek güvenilirlik

Üç bağımsız güç dönüştürücü, sistem güvenilirliğini arttırır ve güç bileşeni arızası durumunda bile güç devamlılığı sağlar.

Yüksek akü şarj akımı

Tipik bağımsız cihazlardan 5 kata kadar daha fazla şarj akımı sağlayabilen PremiumTower, harici akü şarj cihazlarına duyulan ihtiyacı ortadan kaldırarak toplam sistem maliyetini düşürür.

Olağanüstü aşırı yük kapasitesi

Aşırı yük durumunda% 120 sürekli çalışma ile, kritik öneme sahip uygulamalar beklenmedik yük talepleri durumunda güvenli olabilir.

Kısa devre yeteneği

3 kat nominal akım (3 x In) Kısa Devre özelliği ile PremiumTower, çıkış devresi korumasını milisaniye cinsinden temizleyebilir.



Centiel PremiumTower™ Standalone (10-60kVA) Teknik Detaylar





MODEL

UPS-PT010-1080-D0

UPS-PT020-1080-D0

UPS-PT030-E-D0
UPS-PT030-I160-E0

UPS-PT040-E-D0
UPS-PT040-I160-E0

UPS-PT060-E-D0
UPS-PT060-I160-E0

GENERAL DATA











Product Name

PremiumTower™ UPS









Topology/Tecnology

Online double conversion

Max Power(kVA/kW)

10

20

30

40

60

INPUT











MAINS



Input Wiring

3Ph+N+PE









Rated Voltage

380/400/415Vac









Voltage Range

For loads <100%(-25%,+20%) | <80% (-32,5%, +20%) | <60% (-35%, +20%)

Input Frequency

40-70 Hz

Total Harmonic Distortion

THDI <3% for linear load , THDI <5% for non-linear load

Input Power Factor

0,99

BYPASS



Input Wiring

3Ph+N+PE

Rated Voltage

380/400/415 Vac

Change over tolerance

+-30...+-10% (Voltage) (According to VFI-SS-111)

Input Frequency

50/60 ± 2/4% (selectable)

BATTERY



Type

Lead-Acid/NiCad/Lithium

Rated Voltage

360-480 Vdc (the number of batteries can be selected )

Internal Batteries (7/9Ah)

I080 80

I080 80

E External | I160 160

E External | I160 160

E External | I160 160

Blocks [LA]/Cells[NicAd]

Flexible: 30...50

Charger (Amp)

20

20

40

40

40

OUTPUT











INVERTER



Nominal Power [kW]

10

20

30

40

60

Output Wiring

3Ph+N+PE

Voltage

380 / 400 / 415 Vac ± 1%

Frequency

Tracking the bypass input (Online Mode); 50/60 Hz ± 0.1% (Battery Mode)

Waveform

Sine wave (THDv < 2% for linear load; THDv < 3% for non-linear load)

Output Power Factor

1

Efficiency

96,6%

Overload Capacity

Inverter < 120% continuous; ≥ 125% for 10 min; ≥ 150% for 1 min | Bypass 135% for long term; <1000% for 100ms

Short circuit capability

3 x IN

BYPASS



Efficiency

99,4%

ENVIRONMENT



Operating Temperature

0-40°C (No power derating)

Storage Temperature

-40-70°C

Relative Humidity

0%-95% (No condensing)

Maximum Operating Altitude

1000 m. Above 1000 m, derating 1% for each additional 100 m

Audible Noise

< 65dB

OTHERS









Dimensions (H x W x D) [mm]

D0 1,075 x 350 x 850 | E0 1,725 x 520 x 850

Weight [Kg] without batteries

D0 80 | E0 105

Colour / Protection Level

RAL 9017 (traffic black) / IP20

Certifications

EN/IEC 62040-1 | EN/IEC 62040-2 | EN/IEC 62040-3 | CE | RoHS

Communications

Std 1 x RS232, 2 x Dry In, 1 x Dry Out, 2x Expansion slots, Bluetooth Option 5 x Dry Output contacts, 4 x Dry Input contacts, SNMP Slot
